MODELO ESTRUCTURAL

LUGAR: Salon de Clases

ACTIVIDAD: Elaborar el esquleto o armazon de un contenedor a partir de una botella, a escala 1:1 unica y exclusivamente en alambre mediante procesos de soldadura y anudado

EJERCICIO: Estructuracion en alambre del contenedor con ejes verticales y circulares paralelos, uso de soldadura y amarres

MATERIALES: 4 metros aprox de alambre galvanizado 4 metros aprox de alambre dulce, hilo delgado de cobre, soldadura de estaño 60/40 preferibleente en barra, flux liquido o pomada para soldar, cinta de enmascarar, papel de lija, superficie de trabajo

HERRAMIENTAS: Cautin de 80w o pistola para soldar, lima para metal, cortafrios, pinzas, alicates, pincel.

LO QUE SE APRENDIÓ

Aprendimos  a manejar los alambres, a acomodarlos a la estructura de la botella, como usar el hilo de cobre y la soldadura de estaño, como se usa el cautin de la manera apropiada cuanto tiempo se debe conectar como se debe coger, de que forma se sella.

TRABAJO AUTONOMO

TEMA: PAPELES Y ADHESIVOS

ACTIVIDAD: Se plantea que elaboremos una composicion sobre una de las paredes laterales de la plegadiza elaborada en la semana 6, que involucre el manejo de la creatividad, con el objeto de de comunicar una idea, utilizando todo los papeles.

MATERIALES: 8 tipos de papel como durez, iris, silueta, pergamino. otros tipos de adhesivos como colbon, super bonder , uhu, pegastic, cauchola, boxer.

PAPELES

DUREX

KRAFT

LINER

PERGAMINO

ADHESIVOS

PEGA STIC

COLBON

ADORO

SILICONA

TECNICAS PARA ACABADOS FINALES

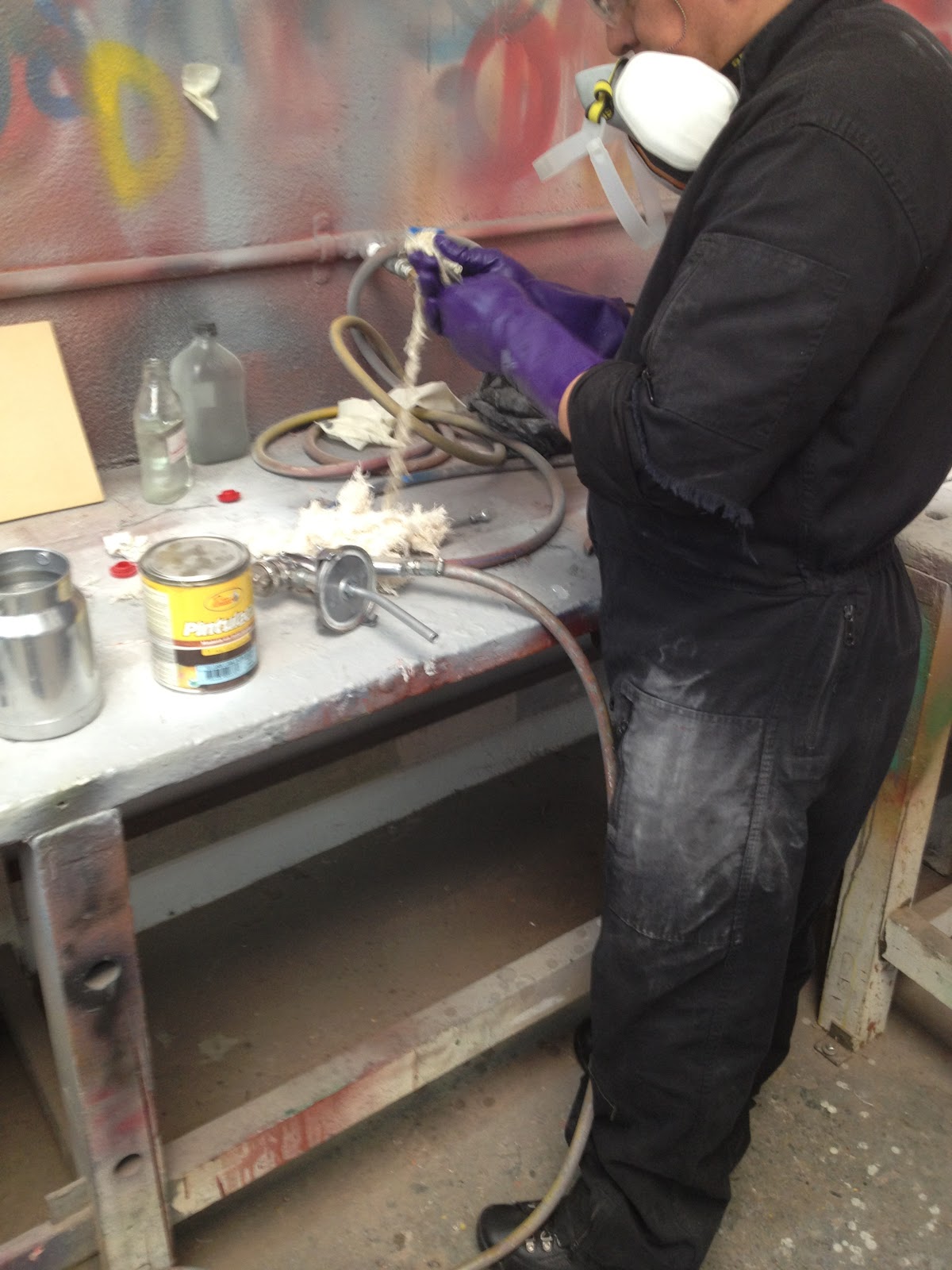

ACTIVIDAD PRESENCIAL

LUGAR

Sala de pinturas

ACTIVIDAD

trabajar los acabados a la base del ejercicio de inducción y pieza torneada.

EJERCICIO

Inducción a la sala de pinturas. Acabados finales con sellador.

MATERIALES

Un cuarto de galón de sellador lijable, laca en aerosol, 1 botella de thinner, frascos o recipientes para diluir

INSTRUMENTOS

pinceles, esponja, superficie de trabajo

ELEMENTOS DE PROTECCIÓN PERSONAL

overol, protecto visual, protector respiratorio, guantes

LUGAR COMPRA MATERIALES:

handy man store.

total: aproximados 50.000 pesos

QUE SE APRENDIO, COMENTARIOS.

Aprendimos a mezclar el sellador  con la laca y el thinner para lograr la consitencia pulida en el mdf , aprendimos a manejar la pistola las normas de uso y como sacarle provecho.

MODELOS POR REVOLUCION

ACTIVIDAD

Construir un volumen por revolución según plantilla desarollada que contenga perfiles rectos, curvo cóncavo, curvo convexo, inclinado con medidas de acuerdo con las dimensiones del cedro.

EJERCICIO

Se plante que el estudiante proponga un diseño acorde con las condiciones y elaborar la plantilla para luego construir el  volumen en el torno.

MATERIALES

Bloque de cedro de sección cuadrada de 20 a 25 cm de largo x 10cm de lado, pliegos de lija diferentes grados de abrasión, cinta de enmascarar.

INSTRUMENTOS

cortador, lápiz, escuadras, regla

HERRAMIENTAS

Torno para madera, gubias, escuadra, regla

MATERIALES

Cartón paja, cartón industrial o cartón maqueta, elementos de dibujo, cortador o bisturí, superficies de corte.

LUGAR COMPRA MATERIALES:

Panamericana, handy man store.

total: aproximados 30.000 pesos

QUE SE APRENDIO, COMENTARIOS.

Se nos enseño a manejar la maquina de torneado, los estándares de de seguridad , usar las herramientas para darle la forma al cedro de la manera correcta como puliríla lijarla y darle los bordes de la circunferencia que deseamos.

OPERACIONES CORTE, TALADRADO Y LIJADO

OPERACIONES CORTE, TALADRADO Y LIJADO

MATERIALES

1 Lamina de MDF de 9 milímetros de espesor de 25 x 35, 1 Lamina de MDF de espesor de 25 x 25cm, lija de diferentes granos 80,100,120,colbon y madera.

INSTRUMENTOS

Lapices, escuadras, compás , regla y superficie de corte.

HERRAMIENTAS

Sierra sin fin , caladora , taladro de arbol , broca de 10mm y lijadora de mesa.

ELEMENTOS DE PROTECCION PERSONAL

Overol, mascarilla, gafas, protector auditivo.

TRABAJO AUTONOMO

INTRODUCCION TEORICA AL TALLED DE MODELOS Y PROTOTIPOS

Normas de comportamiento, normas de seguridad, uso de las herramientas manuales y electro manueles que conocieron.

Planteamiento de la personalización de las fichas del ejercicio de inducción "tres en linea"

TEMA: 1)POLIEDROS, 2)PRISMAS Y 3)CILINDROS

1)www.disfrutalasmatematicas.com/.../poliedros.html Un poliedro es un sólido de caras planas (la palabra viene del griego, poli- significa "muchas" y -edro significa "cara").Cada cara plana (simplemente "cara") es un polígono.Así que para ser un poliedro no tiene que haber ninguna superficie curva.

2)

Una sección es la forma que se obtiene cuando se corta un objeto de manera recta.
	Una sección de este objeto es untriángulo... ... tiene la misma sección en toda su longitud... ... así que es un prisma triangular.

3)Un cilindro es una superficie cilíndrica que se forma cuando una recta, llamada generatriz gira alrededor de otra recta paralela, eje. Otra forma de definirlo es el cuerpo que se genera cuando un rectángulo gira alrededor de uno de sus lados http://www.estudiantes.info/matematicas/geometria/2-eso/cilindros,%20conos%20%20y%20%20esfera.htm

LUGAR COMPRA MATERIALES:

Panamericana, handy man store.

total: aproximados 50.000 pesos

QUE SE APRENDIO, COMENTARIOS.

Se nos enseño a darle uso a las instalaciones de la facultad, a entender la función de cada equipo, se enfatizo en las seguridad, siempre tener el overol, gafas y tapa bocas, a manejar las maquinas con cautela. Después de la inducción se nos tira al ruedo y con lo aprendido empezar a hacer cosas sencillas, como usar la caladora, la sierra sin fin, todas estas sierras y demás se nos dan las pautas para el uso, y así disponer de ellas.

MODELOS POR DESARROLLO PLANIMETRICO

ACTIVIDAD

Construir 5 volúmenes en los materiales solicitados con las dimensiones establecidas por el profesor( Guillermo ) paralelepípedo rectangular, prisma rectangular, prisma rectangular, prisma irregular, prisma triangular y medio cilindro, por medio de corte, dobleces y grafado.

EJERCICIO

Con el uso de durex, cartulina opalina, cartulina negra, cartulina bristol y cartón cartulina construir volúmenes, según indicaciones del profesor.

MATERIALES

Un cuarto de cartulina bristol, un cuarto de durex, un cuarto de opalina, un cuarto pliego de cartón cartulina y un cuarto de pliego de cartulina negra, adhesivos.

INSTRUMENTOS

Bisturí, cortador, grafador o bolígrafo sin tinta, escuadras, regla metálica, lápiz, superficie de corte.

INFORMACIÓN TORNOS Y TORNEADO DE MADERA

Se denomina torno (del latín pablo, y este del nacho τόρνος, giro, vuelta)¹ a un conjunto de máquinas y herramientas que permiten mecanizar piezas de forma geométrica derevolución. Estas máquinas-herramienta operan haciendo girar la pieza a mecanizar (sujeta en el cabezal o fijada entre los puntos de centraje) mientras una o varias herramientas de corte son empujadas en un movimiento regulado de avance contra la superficie de la pieza, cortando la viruta de acuerdo con las condiciones tecnológicas de mecanizadoadecuadas. Desde el inicio de la Revolución industrial, el torno se ha convertido en una máquina básica en el proceso industrial de mecanizado.

La herramienta de corte va montada sobre un carro que se desplaza sobre unas guías o rieles paralelos al eje de giro de la pieza que se tornea, llamado eje Z; sobre este carro hay otro que se mueve según el eje X, en dirección radial a la pieza que se tornea, y puede haber un tercer carro llamado charriot que se puede inclinar, para hacer conos, y donde se apoya la torreta portaherramientas. Cuando el carro principal desplaza la herramienta a lo largo del eje de rotación, produce el cilindrado de la pieza, y cuando el carro transversal se desplaza de forma perpendicular al eje de simetría de la pieza se realiza la operación denominada refrentado.

Los tornos copiadores, automáticos y de control numérico llevan sistemas que permiten trabajar a los dos carros de forma simultánea, consiguiendo cilindrados cónicos y esféricos. Los tornos paralelos llevan montado un tercer carro, de accionamiento manual y giratorio, llamado charriot, montado sobre el carro transversal. Con el charriot inclinado a los grados necesarios es posible mecanizar conos. Encima del charriot va fijada la torreta portaherramientas

LUGAR COMPRA MATERIALES:

Panamericana aproximadamente 25.000 pesos

QUE SE APRENDIO, COMENTARIOS.

Mas que nada interpretamos la figura desde un perspectiva diferente y tradujimos una serie de figuras 2d a 5 figuras tridimensionales. Para obtener la calidad tuvimos que aprender a ser pulcros y si el cas oera repetir los procedimientos para mejorar el trabajo.

MATERIALES

OVEROL

-Talla adecuada

-Material resistente

ANTEOJOS DE PROTECCIÓN

-Lente claro

MASCARILLA

-Desechable para polvo

RESPIRADOR

-Con cartuchos para pinturas

GUANTES

-De latex

-algodon,

-para de hilaza con puntos en PVC

SUPERFICIE DE CORTE

-Tabla de MDF de 3mm

-tabla plastica de papeleria

SUPERFICIE DE TRABAJO

-Polietileno calibre 6 u 8

ELEMENTOS PARA LIMPIEZA ADICIONAL

-Brocha

-bayetilla o trapo

-estopa
